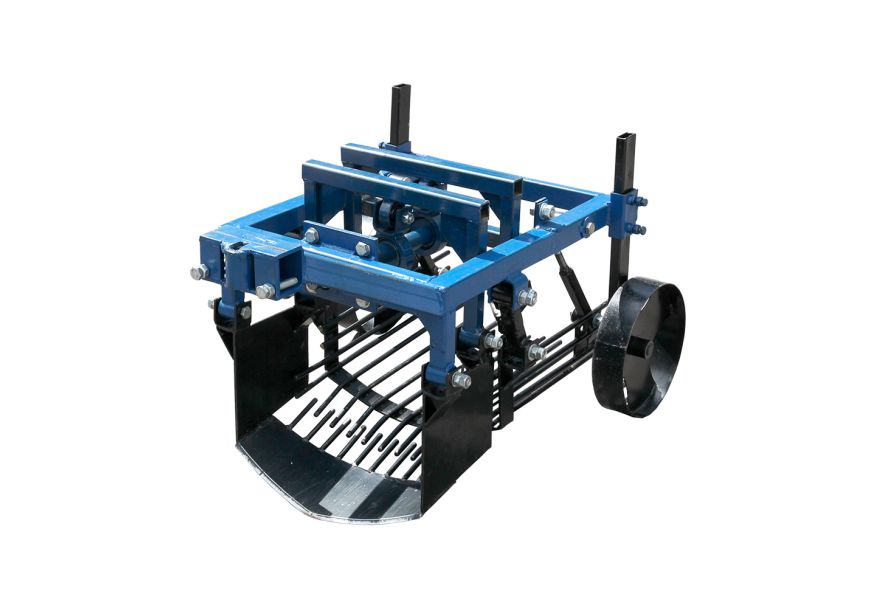

Картофелекопалка Премиум КК16 для Мотор Сич

Вибрационный картофелекопатель специально разработан для использования с мотоблоками «Мотор Сич».

Для нормальной работы вибрационного картофелекопателя желательно предварительно очистить участок от ботвы.

Принцип работы

Картофелекопатель приводится в действие от вала отбора мощности мотоблока. Обороты от ВВП передаются через специальный карданный вал (не входит в стандартную комплектацию модели КК16) на вал привода картофелекопателя. На приводном валу картофелекопателя установлены два эксцентрика, каждый из которых через собственные толкатели пускает в ход нож и грохот. В процессе уборки нож подрезает и разрыхляет почву, которая вместе с картофелем продвигается на грохот. На сетке грохот клубни отделяются от грунта и выбрасываются на поверхность строки. Раздельный привод грохота и ножа с помощью двух эксцентриков обеспечивает снижение вибрации и положительно сказывается на работе активного ножа, более бережно выкапывающего картофель. Регулировка глубины выкапывания осуществляется благодаря опорным колесам.

Конструкция

В конструкции картофелекопателя можно выделить следующие элементы:

• рама с прицепным узлом;
• активный нож;
• активный грохот;
• опорные колеса;
• вал привода в сборе.

Продольная рама картофелекопателя изготовлена из стальной профильной трубы сечением 40 × 40 мм, толщина стенки – 2 мм. Поперечная рама изготовлена из профильной трубы сечением 60×30 мм, толщина стенки – 3 мм. Для обеспечения прочности и надежности конструкции предусмотрены дополнительные перемычки и усилители. Максимальный диаметр приводного вала составляет 34 мм.

Прицепной узел разработан специально для использования с мотоблоками «Мотор Сич» и имеет следующие параметры:

• высота прицепной коробочки – 70 мм;
• ширина – 140 мм;
• диаметр отверстия под палец – 16,2 мм.
• Активный нож имеет ширину 382 мм, его толщина составляет 5 мм. Нож имеет заточенную кромку.

Сеть активного грохота образована 15 прутками. Их длина – 500 мм, толщина – 10 мм.

Опорные колеса крепятся с помощью болтового соединения, что позволяет регулировать их положение.

Габаритные размеры:

• высота – 505 мм;
• ширина – 680 мм по крайним точкам колес и 445 мм по крайним точкам рамы;
• длина – 998 мм (от края прицепного к краю грохота);
• вес изделия – 45 кг.
