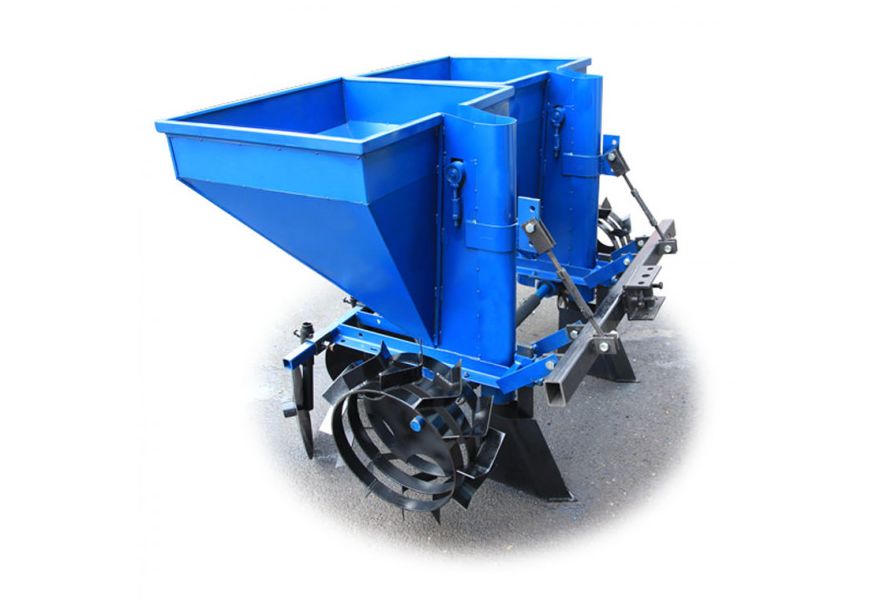

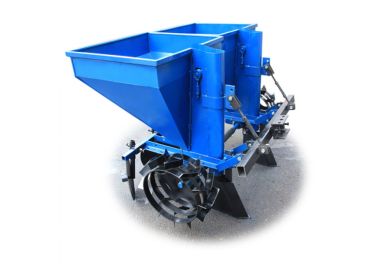

Картофелесажатель Премиум КС11 2-рядный к мототрактору

Картофелесажалка КС11 может быть агрегатирована с мототракторами, которые оснащены одноточечным прицепным устройством. Предназначена для механизированной посадки картофеля на предварительно обработанных и подготовленных почвах, при влажности не более 30%.

Особенности конструкции

Узел прицепной коробочки имеет три отверстия для подсоединения (центральное отверстие с втулкой Ø21 мм и два боковых Ø17,5 мм). Ширина рамы прицепного узла составляет 1000 мм. Фиксация положения копалки осуществляется с помощью распорных болтов.

Дозирующее устройство разработано на цепной передаче, в которой корзины под картофель крепятся к цепи. Цепь имеет 104 звена, на ней установлено 13 корзинок диаметром 50 мм. Расстояние между корзинами составляет 8 звеньев.

Бункер изготовлен из листовой стали толщиной 1 мм. Рамка у основания картофелесажалки КС11 выполнена из уголка 40×40×4 мм. Хомут крепления талрепа к бункеру имеет толщину 5 мм, а соответствующая крепежная пластина толщину 8 мм. Нижнее основание прицепного устройства изготовлено из стальной полосы 6×40 мм.

Колеса-грунтозацепы имеют диаметр 318 мм, толщина обода составляет 4 мм, ширина – 150 мм. Приводной вал имеет диаметр 30 мм. Валы картофелесажалки соединены между собой специальной втулкой. Каждый бункер имеет индивидуальный повод со звездочками.

Сошник изготовлен из листовой стали толщиной 2 мм.

Для окучивания посаженного картофеля используются дисковые окучники диаметром 275 мм, изготовленные из листовой стали толщиной 2 мм. Установлена пара 202 подшипников.

Есть возможность регулировки шага посадки в ряду, доступные варианты установки – 200 мм и 250 мм. Ширина междурядий фиксированная – 600 мм.

Принцип действия

Вывороты от колес картофелесажалки передаются на вал, на котором установлены звездочки, с помощью которых осуществляется регулировка шага посадки в ряду. Приводные звездочки соединены со звездой верхнего вала цепной передачей, есть также успокоитель цепи. Внутри шахты также установлена пара звездочек – верхняя и нижняя, которые соединены между собой цепью, на которой установлены корзины для картофеля.

С помощью килевидного сошника картофелесажалка нарезает грядку. Уложенный картофель засыпается с помощью дисковых окучников.

Оптимальная рабочая скорость мототрактора составляет 5 км/ч.

Стандартная комплектация:

• прицепное устройство, картофелесажалка (2 бункера);
• приводные колеса – 2 шт.;
• дисковые завертыватели – 4 шт.;
• сошник килевидного типа – 2 шт.
• Дополнительная комплектация:

Бункер для внесения минеральных удобрений (может быть установлен отдельно, если у вас уже есть картофелесажалка).

Технические характеристики:

• габаритные размеры одного бункера – 875 × 800 × 960 мм.
• емкость 1 бункера для картофеля - 60 л.
• Вес устройства – 93,5 кг."
