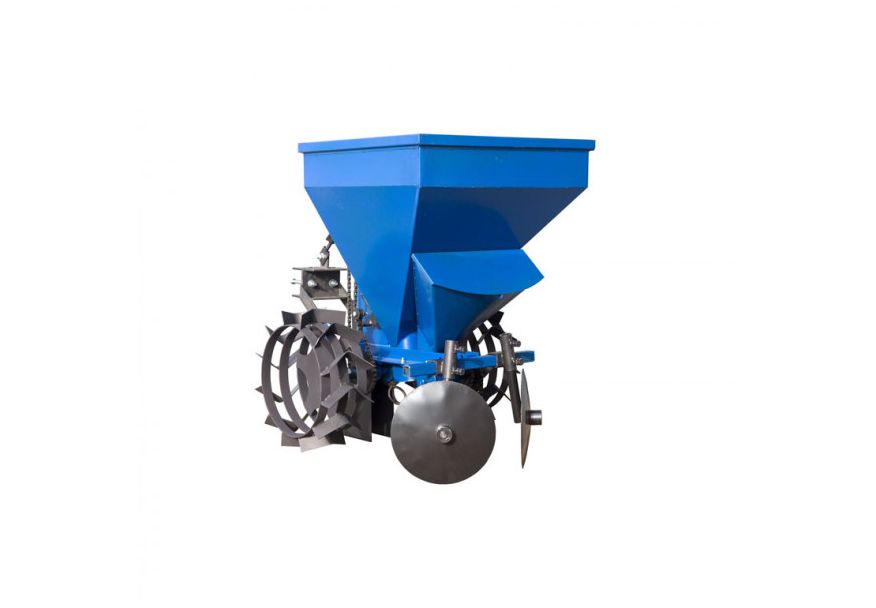

Картофелесажатель Премиум КС13 1-рядный к мототрактору (с бункером для удобрений)

Однорядный картофелесажалка к мототрактору является продолжением линейки сажалок нашего производства. Основным отличием является увеличенный бункер, эффективный объем которого составляет 60 л. Картоплесаджалка КС13 может быть агрегатирована как с заводскими мототракторами, так и с мототракторами на базе комплекта переоборудования нашего производства. Предназначена для механизированной посадки картофеля на предварительно обработанных и подготовленных почвах, при влажности не более 30%.

Особенности конструкции

Дозирующее устройство основано на системе, хорошо зарекомендовавшей себя в наших предыдущих разработках цепной передачи. В ней корзины под картофель крепятся к цепи. Цепь имеет 104 звена, на него установлено 13 корзинок диаметром 50 мм. Расстояние между корзинами составляет 8 звеньев.

Бункер изготовлен из листовой стали толщиной 1 мм. Рамка в основе картофелесажалки КС13 изготовлена из уголка 40×40×4 мм. Хомут крепления талрепа к бункеру имеет толщину 5 мм, а соответствующая крепежная пластина – толщину 8 мм. Нижнее основание прицепного устройства изготовлено из стальной полосы 6×40 мм. Прицепной узел находится на высоте 380 мм (от обода колеса). Общая высота составляет 820 мм (по ободу) и 875 мм (по шипам грунтозацепа).

Колеса-грунтозацепы имеют диаметр 318 мм, толщина обода составляет 4 мм, ширина – 150 мм. Приводной вал имеет диаметр 25 мм.

Сошник изготовлен из листовой стали толщиной 2 мм.

Для окучивания посаженного картофеля установлены дисковые окучники диаметром 275 мм, изготовленные из листовой стали толщиной 2 мм. Установлена пара 202 подшипников.

Есть возможность регулировки шага посадки в строке. Возможна установка шага посадки 200 мм и 250 мм.

Принцип действия

Вывороты от колес картофелесажалки передаются на вал, на котором установлены звездочки, с помощью которых осуществляется регулировка шага посадки в ряду. Приводные звездочки соединены со звездой верхнего вала цепной передачей, есть также успокоитель цепи. Внутри шахты также установлена пара звездочек – верхняя и нижняя, которые соединены между собой цепью, на которой установлены корзины для картофеля.

С помощью килевидного сошника картофелесажалка нарезает грядку. Уложенный картофель засыпается с помощью дисковых окучников.

Оптимальная рабочая скорость мототрактора составляет 5 км/ч.

Картофелесажалка для мототрактора КС13 комплектуется бункером для внесения минеральных удобрений, объем которого составляет 6 л.

Норма внесения минеральных удобрений фиксированная (2,8 мл), шаг внесения регулируемый (соответственно шагу посадки картофеля 200, 250 мм).

Стандартная комплектация:

• прицепное устройство
• картофелесажалка,
• бункер для внесения минеральных удобрений – 1 шт.,
• приводные колеса – 2 шт.,
• дисковые завертыватели – 2 шт.,
• сошник килевидного типа.
• Технические характеристики:

• габаритные размеры – 875 × 800 × 960 мм.
• емкость 1 бункера для картофеля - 60 л.
• Вес устройства – 58,2 кг.
