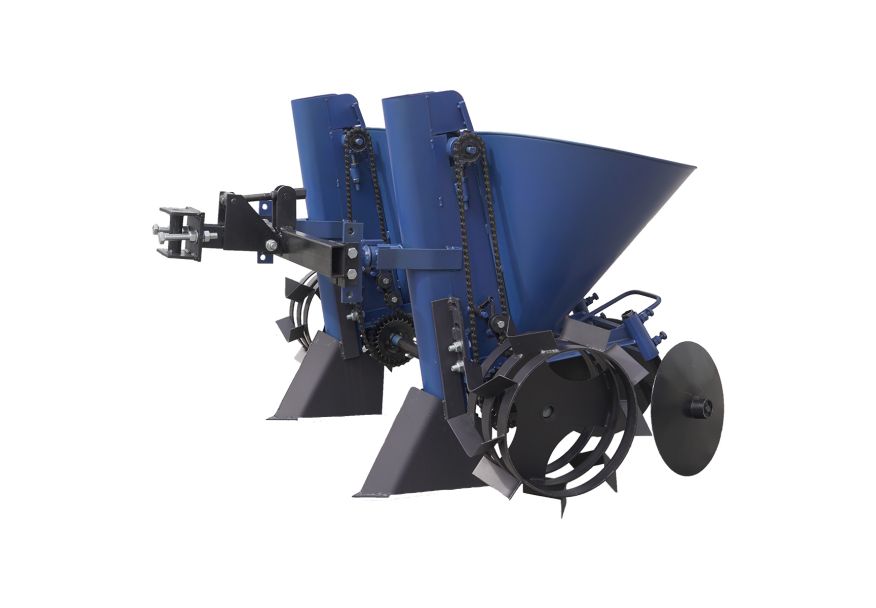

Картофелесажатель Премиум КС17 2-рядный к мототрактору (фикс.междурядье)

Двухрядная цепная картофелесажалка предназначена для механизации посадки картофеля на предварительно обработанных и подготовленных грунтах, при влажности почвы не более 30%. . Агрегатируется с мототракторами. За основу взята хорошо зарекомендовавшая себя модель – цепная картофелесажалка АПК-Ц (КС3).

Принцип действия картофелесажалки для мототрактора

Привод механизма посадки приводится в действие от опорных колес через приводной вал. Обороты из приводного вала передаются на механизм посадки через цепную передачу, оснащенную роликовым натяжителем. Цепочная передача оснащена двумя приводными звездочками с 36 и 26 зубцами. Регулировка производится путем перемещения цепи на дополнительную звездочку. При переходе с шага посадки 200 мм на шаг 250 мм необходимо извлечь из цепи два звена.

Конструкция основных узлов картофелесажалки для мототрактора

Опорные колеса и приводной вал:

• колеса-грунтозацепы имеют диаметр 360 мм, толщина обода – 3 мм, ширина – 150 мм;
• диаметр приводного вала – 25 мм.
• Валы двух картофелесажалок соединены между собой специальной втулкой.

Механизм посадки

Основной узел картофелесажалки – бункер с шахтой, в которой размещен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинами. В механизме посадки используется приводная цепь ПР-12,7-18,2 («Муравей», 98 звеньев), на ней установлено 12 корзинок диаметром 50 мм.

Бункер для картофеля имеет объем 20 литров, изготовленный из листовой стали толщиной 0,8 мм.

Келевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усилен, толщина – 3 мм.

Для засыпания посаженного картофеля землей и создания грунтового гребня на раму из стального уголка 32×32×3 мм установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пару 202 подшипников.

Прицепное устройство.

Характерной особенностью данной модели является специальное прицепное устройство, состоящее из рамы и регулируемого прицепного узла. Данная конструкция позволяет установить 2 картофелесажалки. Узлы крепления сажалки приварены к раме, что позволяет применять устройство только с фиксированной шириной междурядий – 600 мм.

Стандартная комплектация:

• картофелесажалка цепная – 2 шт.;
• прицепное устройство;
• соединительная втулка – 1 шт.;
• приводные колеса – 2 шт.;
• дисковые завертыватели – 4 шт.;
• сошник килевидного типа – 2 шт.

Технические характеристики:

• Габаритные размеры: 1100×1380×950 мм.
• Шаг посадки картофеля:
• Z1 – 26 ≈ 250 мм (требует снятия 2 звеньев цепи);
• Z2 – 36 ≈ 200 мм (базовый вариант).
• Глубина посадки – 50-100 мм.
• Рекомендуемый диаметр картофеля – 40 мм.
• Ширина колеи – 600 мм (фиксированная).
• Вес – 69,3 кг.
