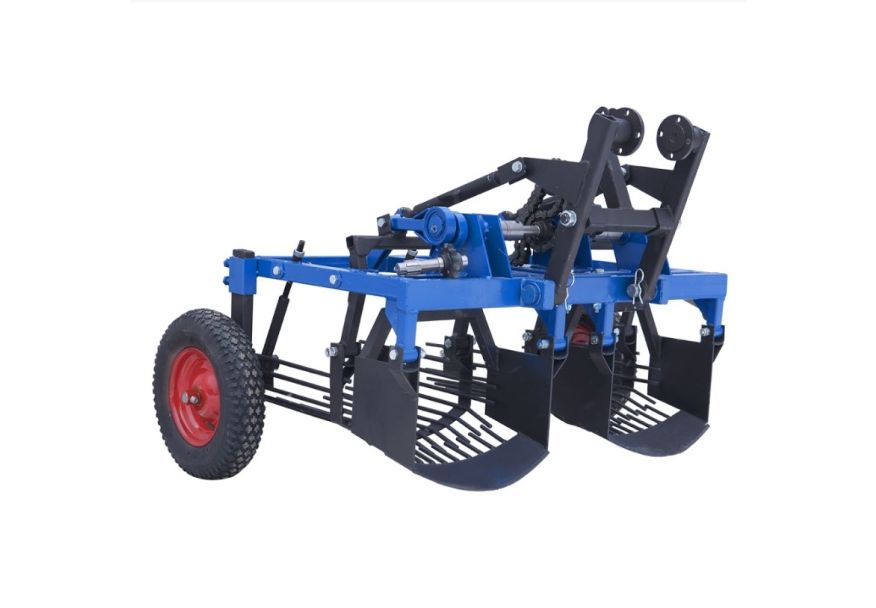

Картофелевыкапыватель для мототрактора Скаут Премиум КК19

Двухрядный картофелекопатель КК19 является модификацией двухрядного картофелекопателя с трехточечным прицепным узлом, модель – КК20. Эта модель предназначена для использования с мототрактором "Скаут" Т-18. При разработке модели КК19 за основу был взят двухэксцентриковый картофелекопатель. Это позволило разработать новое изделие на основе проверенных временем конструкторских решений.

Преимуществом двухрядного картофелекопателя по сравнению с однорядным является повышенная производительность работы и снижение удельного расхода топлива при уборке картофеля.

Условия эффективной работы двухрядного картофелекопателя

Для оптимальной работы необходимо предварительно очистить участок от ботвы и сорняков.

Принцип работы

Двухрядный картофелекопатель КК19 приводится в действие с помощью цепной передачи от редуктора привода грунтофрезы. Подключение осуществляется путем замены штатных комплектующих и установки вала и звездочки, входящих в комплект картофелекопателя.

В конструкции двухрядного картофелекопателя можно выделить следующие элементы:

• рама;
• натяжные талрепы;
• 2 активных ножа;
• 2 грохота;
• натяжитель цепи;
• прицепное устройство оригинальной конструкции;
• опорные колеса;
• переменный комплект (вал + звезда);
• приводная цепь;
• верхний вал в сборе (эксцентрики, звездочка, вал, подшипники).

Пространственный каркас рамы картофелекопателя изготовлен из стального профиля, сечением 40 мм на 40 мм, толщина стенки – 2 мм. Использование перемычек и усилителей обеспечивает необходимую прочность и надежность изделия. Также конструкция рамы имеет две специальные тяги – талрепы.

Прицепное устройство специально разработано для установки и подключения вместо части редуктора привода фрезы. Имеет оригинальную трехточечную форму. Фиксация происходит с помощью центральной крепи, а также двух боковых фланцев.

Регулировка глубины выкапывания осуществляется благодаря двум талрепам и опорным колесам. Есть возможность регулировки угла атаки. Опорные колеса крепятся с помощью болтовых соединений, что позволяет регулировать высоту расположения картофелекопателя относительно грунта.

Ширина захвата - 455 мм.

Габаритные размеры картофелекопателя:

• высота – 775 мм;
• ширина – 1380 мм;
• длина – 1100 мм;
• вес изделия – 104 кг.
