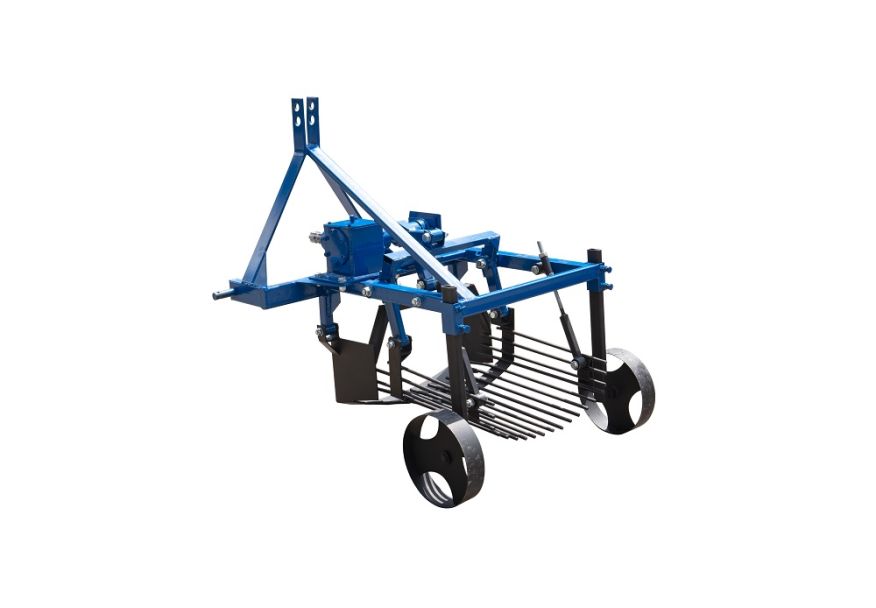

Картофелевыкапыватель вибрационный Премиум КК21 1-рядный

Однорядный картофелекопатель КК21 предназначен для использования с минитракторами мощностью от 16 до 24 л. и весом около 1100 кг.

Эти параметры оптимальны и проверены на многочисленных полевых испытаниях. При подключении к более или менее мощной технике, но с аналогичными параметрами прицепного узла и ВВП мы не можем гарантировать оптимальную работу картофелекопателя!

При разработке модели КК21 за основу был взят двухэксцентриковый механический картофелекопатель нашего производства, модель КК8. Это позволило разработать новое изделие с учетом необходимых конструктивных изменений для агрегатирования с минитракторами.

Условия эффективной работы однорядного картофелекопателя

Для оптимальной работы необходимо предварительно очистить участок от ботвы и сорняков.

Принцип работы

Однорядный картофелекопатель КК21 приводится в действие от вала отбора мощности минитрактора через карданный вал. На раме картофелекопателя установлен редуктор оригинальной конструкции, приводящий в действие механизм активного ножа и грохота. В редукторе установлена пара конических шестерен. Для подключения шлицевого вала редуктора к валу отбора мощности минитрактора необходим карданный вал на 6 шлицев. Необходимые обороты вала отбора мощности трактора для оптимальной работы картофелекопателя – 540 об/мин.

В конструкции однорядного картофелекопателя можно выделить следующие элементы:

• рама;
• активный нож;
• грохот;
• прицепное устройство на 3 точки;
• опорные колеса;
• редуктор оригинальной конструкции (в сборе)

Пространственный каркас рамы картофелекопателя изготовлен из стального профиля сечением 40×40 мм, толщина стенки 2 мм. Использование перемычек, растяжек и усилителей обеспечивает необходимую прочность и надежность изделия.

Установлены прицепные пальцы диаметром 22 мм.

Регулировка глубины выкапывания осуществляется благодаря навесной системе трактора и опорным колесам. Есть возможность регулировки угла атаки, а также с помощью навесной системы трактора. Опорные колеса крепятся с помощью болтовых соединений, что дает возможность регулировки высоты расположения картофелекопателя относительно грунта.

По сравнению с мотоблочным вариантом выполнения картофелекопателя, модель КК21 имеет большую ширину захвата активного ножа – 455 мм.

Для регулирования эффективности работы грохота предусмотрена возможность перестановки штанг и регулировка их длины.

Габаритные размеры картофелекопателя

Высота – 992 мм

Ширина – 919 мм.

Длина – 851 мм.

Вес изделия: 60 кг.
